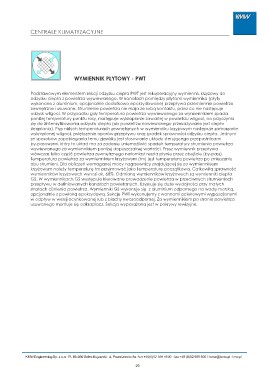

CENTRALE KLIMATYZACYJNE

WYMIENNIK PŁYTOWY - PWT

Podstawowym elementem sekcji odzysku ciepła PWT jest rekuperacyjny wymiennik krzyżowy do
odzysku ciepła z powietrza wywiewanego. W kanałach pomiędzy płytami wymiennika (płyty
wykonane z aluminium, opcjonalnie dodatkowo epoksydowane) przepływa przemiennie powietrze
zewnętrzne i usuwane. Strumienie powietrza nie maja ze sobą kontaktu, przez co nie następuje
odzysk wilgoci. W przypadku gdy temperatura powietrza wywiewanego za wymiennikiem spada
poniżej temperatury punktu rosy, następuje wykraplanie zawartej w powietrzu wilgoci, co przyczynia
się do zintensykowania odzysku ciepła (do powietrza nawiewanego przekazywane jest ciepło
skraplania). Przy niskich temperaturach zewnętrznych w wymienniku krzyżowym następuje zamarzanie
wykroplonej wilgoci, zwiększenie oporów przepływu oraz spadek sprawności odzysku ciepła. Jednym
ze sposobów zapobiegania temu zjawisku jest stosowanie układu sterującego przepustnicami
by-pasowymi, który to układ ma za zadanie uniemożliwić spadek temperatury strumienia powietrza
wywiewanego za wymiennikiem poniżej dopuszczalnej wartości. Przez wymiennik przepływa
wówczas tylko część powietrza zewnętrznego natomiast reszta płynie przez obejście (by-pass).
Temperatura powietrza za wymiennikiem krzyżowym (tm) jest temperaturą powietrza po zmieszaniu
obu strumieni. Dla obliczeń wymaganej mocy nagrzewnicy znajdującej się za wymiennikiem
krzyżowym należy temperaturę tm przyjmować jako temperaturę początkową. Całkowita sprawność
wymienników krzyżowych wynosi ok. 68%. Odmianą wymienników krzyżowych są wymienniki ciepła
GS. W wymiennikach GS występuje kierowane prowadzenie powietrza w przeciwnych strumieniach
przepływu w deniowanych kanałach powietrznych. Uzyskuje się duże wydajności przy małych
stratach ciśnienia powietrza. Wymienniki GS wykonuje się z aluminium odpornego na wodę morską,
opcjonalnie z powłoką epoksydową. Sekcje PWT wykonujemy z wannami ociekowymi wyposażonymi
w odpływ w wersji ocynkowanej lub z blachy kwasoodpornej. Za wymiennikiem po stronie powietrza
usuwanego montuje się odkraplacz. Sekcja wyposażona jest w pokrywy rewizyjne.
