Page 39 - CENTRALE WENTYLACYJNE

CENTRALE KLIMAYZACYJNE

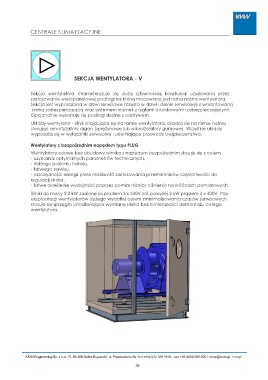

SEKCJA WENTYLATORA - V

Sekcja wentylatora charakteryzuje się dużą sztywnością konstrukcji uzyskiwaną przez
zastosowanie wielopanelowej podłogi na której mocowana jest rama nośna wentylatora.
Sekcja jest wyposażona w drzwi serwisowe (często w drzwi i dekiel serwisowy) z wmontowaną
siatką zabezpieczającą oraz systemem klamek z ryglami dociskowymi i zabezpieczającymi.
Opcjonalnie wykonuje się podłogi skośne z odpływem.
Układy wentylator - silnik znajdujące się na ramie wentylatora, osadza się na ramie nośnej
stosując amortyzatory drgań (sprężynowe lub wibroizolatory gumowe). Wszystkie układy
wyposaża się w wyłączniki serwisowe i uziemiające przewody bezpieczeństwa.

Wentylatory z bezpośrednim napędem typu PLUG
Wentylatory osiowe bez obudowy wirnika z napędem bezpośrednim stosuje się z celem:
- uzyskania optymalnych parametrów technicznych,
- niskiego poziomu hałasu,
- łatwego serwisu,
- oszczędności energii przez możliwość zastosowania przemienników częstotliwości do
regulacji silnika,
- łatwe określenie wydajności poprzez pomiar różnicy ciśnienia na króćcach pomiarowych.
Silniki do mocy 2,2 kW zasilane są prądem 3 x 230V zaś powyżej 3 kW prądem 3 x 400V. Przy
eksploatacji wentylatorów dużego wydatku celem zminimalizowania czasów serwisowych
stosuje się sprzęgła umożliwiające wymianę silnika bez konieczności demontażu całego
wentylatora.
