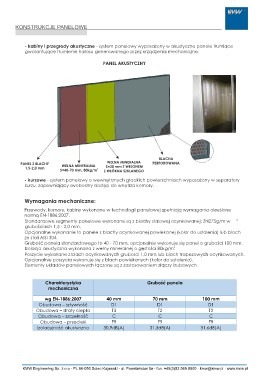

KONSTRUKCJE PANELOWE

- kabiny i przegrody akustyczne - system panelowy wyposażony w akustyczne panele tłumiące
gwarantujące tłumienie hałasu generowanego przez urządzenia mechaniczne.

PANEL AKUSTYCZNY

PANEL Z BLACHY WEŁNA MINERALNA WEŁNA MINERALNA BLACHA
1,5-2,0 mm S=40-70 mm, 80kg/m3 S=30 mm Z WELONEM PERFOROWANA
Z WŁÓKNA SZKLANEGO

- kurzowe - system panelowy o wewnętrznych gładkich powierzchniach wyposażony w separatory
kurzu, zapewniający swobodny dostęp do wnętrza komory.

Wymagania mechaniczne:

Przewody, komory, kabiny wykonane w technologii panelowej spełniają wymagania określone
normą EN-1886:2007.
Standardowe segmenty panelowe wykonane są z blachy stalowej ocynkowanej: ZN275g/m w 2
grubościach 1,5 - 2,0 mm.
Opcjonalne wykonanie to panele z blachy ocynkowanej powlekanej (kolor do ustalenia) lub blach
ze stali AISI 304.
Grubość panela standardowego to 40 - 70 mm, opcjonalnie wykonuje się panel o grubości 100 mm.
Izolacja akustyczna wykonana z wełny mineralnej o gęstości 80kg/m3.
Poszycie wykonane z blach ocynkowanych grubości 1,0 mm lub blach trapezowych ocynkowanych.
Opcjonalnie poszycia wykonuje się z blach powlekanych (kolor do ustalenia).
Elementy układów panelowych łączone są z zastosowaniem złączy śrubowych.

Charakterystyka 40 mm Grubość panela 100 mm
mechaniczna D1 D1
T3 70 mm T2
wg EN-1886:2007 C D1 C
Obudowa – sztywność F9 T2 F9
Obudowa – straty ciepła C
Obudowa – szczelność 30,9dB(A) F9 31,6dB(A)
Obudowa – przecieki
Izolacyjność akustyczna 31,3dB(A)
