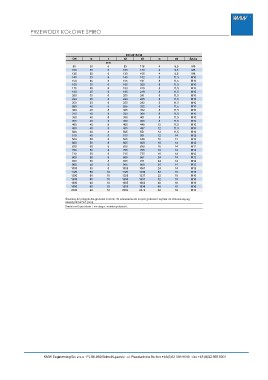

PRZEWODY KOŁOWE SPIRO

DIN 24154 t4

DN b t d2 d3 n d4 Śruba

mm

80 30 6 85 118 4 9,5 M8

100 30 6 105 139 4 9,5 M8

125 30 6 130 165 4 9,5 M8

140 35 6 145 182 8 11,5 M10

150 35 6 155 191 8 11,5 M10

160 35 6 165 200 8 11,5 M10

175 35 6 180 215 8 11,5 M10

180 35 6 185 219 8 11,5 M10

200 35 6 205 241 8 11,5 M10

224 35 6 229 265 8 11,5 M10

250 35 6 255 292 8 11,5 M10

280 40 8 285 332 8 11,5 M10

300 40 8 305 352 8 11,5 M10

315 40 8 320 366 8 11,5 M10

350 40 8 355 401 8 11,5 M10

355 40 8 360 405 8 11,5 M10

400 40 8 405 448 12 11,5 M10

450 40 8 455 497 12 11,5 M10

500 40 8 505 551 12 11,5 M10

510 40 8 515 561 12 14 M12

560 50 8 565 629 16 14 M12

600 50 8 605 669 16 14 M12

630 50 8 635 698 16 14 M12

700 50 8 705 765 16 14 M12

710 50 8 715 775 16 14 M12

800 50 8 805 861 24 14 M12

850 50 8 855 911 24 14 M12

900 50 8 905 958 24 14 M12

1000 50 8 1005 1067 24 14 M12

1120 60 10 1125 1200 32 18 M16

1250 60 10 1255 1337 32 18 M16

1400 60 10 1405 1491 32 18 M16

1600 60 10 1605 1663 40 18 M16

1800 60 10 1805 1856 40 18 M16

2000 60 10 2005 2073 40 18 M16

Średnicę d2 przyjęto dla grubości s=2mm. W odniesieniu do innych grubości t wymiar d2 zmienia się wg
zasady DN+2*t+1 [mm]

Średnica d3 jest stała i nie ulega zmianie grubości t.
