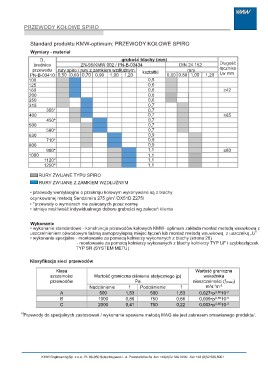

PRZEWODY KOŁOWE SPIRO

Standard produktu KMW-optimum: PRZEWODY KOŁOWE SPIRO

Wymiary - materiał

    D1                                         grubość blachy (mm)      DIN 24 152   Długość
średnica            ZN-96/KMW 002 / PN-B-03434                                       łącznika
                                                                                     l2w mm
 przewodu rury spiro / rury z zamkiem wzdłużnym      kształtki               rury
PN-B-03410 0,50 0,60 0,70 0,90 1,00 1,20                        0,60 0,80 1,00 1,20    ≥42

100 0,5                                                                                ≥65

125 0,6                                                                                ≥80

160 0,6

200 0,6

250 0,6

315 0,7

      355*                                           0,7

400 0,7

      450*                                           0,7

500 0,7

      560*                                           0,7

630 0,9

      710*                                           0,9

800 0,9

      900*                                           1,1

1000                                                 1,1

      1120*                                          1,1

      1250*                                          1,1

      RURY ZWIJANE TYPU SPIRO
      RURY ZWIJANE Z ZAMKIEM WZDŁUŻNYM

• przewody wentylacyjne o przekroju kołowym wykonywane są z blachy
ocynkowanej metodą Sendzimira 275 g/m2 /DX51D Z275/

• *przewody o wymiarach nie zalecanych przez normę
• istnieje możliwość indywidualnego doboru grubości wg zaleceń klienta

Wykonanie
• wykonanie standardowe - konstrukcja przewodów kołowych KMW- optimum zakłada montaż metodą wsuwkową z
uszczelnieniem obwodowym taśmą samoprzylepną miejsc łączeń lub montaż metodą wsuwkową z uszczelką „U”
• wykonanie specjalne - montowanie za pomocą kołnierzy wykonanych z blachy (strona 26)

                               - montowanie za pomocą kołnierzy wykonanych z blachy kołnierzy TYP UF i szybkozłączek

                              TYP SR (SYSTEM METU)

Klasyfikacja sieci przewodów

         Klasa               Wartość graniczna ciśnienia statycznego (p)       Wartość graniczna
      szczelności                                                                    wskaźnika
      przewodów                                  Pa
                                                                              nieszczelności (f(max))
            A       Nadciśnienie        f Podciśnienie                  f             m3s-1m-2
            B
            C                500 1,53 500 1,53                                    0,027•pt0,6510-3
                                                                                  0,009•pt0,6510-3
                             1000  0,80 750                             0,66      0,003•pt0,6510-3

                             2000  0,41 750                             0,22

a)Przewody do specjalnych zastosowań / wykonanie spawane metodą MAG nie jest zakresem omawianego produktu/.
