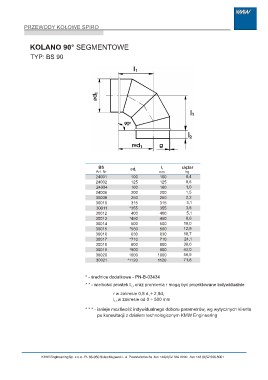

Page 7 - PRZEWODY SPIRO
P. 7
PRZEWODY KOŁOWE SPIRO
KOLANO 90° SEGMENTOWE
TYP: BS 90
BS ød1 l1 ciężar
Art. Nr mm kg
24001 100 100 0,4
24002 125 125 0,6
24004 160 160 1,0
24006 200 200 1,5
30008 250 250 2,2
30010 315 315 3,1
*355 355 3,8
30012 400 400 5,1
30013 *450 450 8,6
30014 500 500 10,0
30015 *560 560 12,9
30016 630 630 18,7
30017 *710 710 24,1
30018 800 800 30,0
30019 *900 900 42,0
30020 1000 1000 50,9
30021 71,8
* - średnice dodatkowe - PN-B-03434
* * - wielkości prostek l1, 2 oraz promienia r mogą być projektowane indywidualnie
r w zakresie 0,8 d1 ÷ 2,0d1
l1,2 w zakresie od 0 ÷ 500 mm
* * * - isnieje możliwość indywidualnego doboru parametrów, wg wytycznych klienta
po konsultacji z działem technologicznym KMW Engineering
fon +48(0)52 569 8000
